Installation et teste Gyro CORTEX PRO


Répondre au sujet    JETI - FRANCE Index du Forum -> jeti - france -> GYRO -> CORTEX
Sujet précédent :: Sujet suivant
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 494
Localisation: TEILLE

MessagePosté le: Jeu 29 Déc - 22:59 (2016)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

PublicitéSupprimer les publicités ?
Cortex Pro (Teste et utilisation avec des ensembles JETI)



Stabilisateur avion avec 3 modes d’utilisation différentes
A - Connexion par câble servos
B- Connexion en série sur signal SERIAL-IN / sortie en PWM vers les 6 servos
C- Connexion en série SERIAL-IN / SERIAL –OUT vers une box quel que soit la marque si utilisation d’une entrée série PWM (PPM).[/b]



Le résultat est très différent suivant les modes d’utilisations et le nombre de voies utilisées

A - Connexion par câble servos.
La liaison entre un récepteur et les servos est totalement identique à la version Cortex standard
Solution filaire qui ne change rien aux réglages habituels de ce stabilisateur (Voir mode d’utilisation).
Le transfert de télémétrie sur radio JETI n’est pas affecté, 6 voies sont stabilisées. Deux mode de stabilisation sont prévue avec un réglage de gain en vol par voie généralisé pour l’ensemble des sorties. Le logiciel PC permet des choix de réglage indépendant sur chaque axe. L’amortissement est rapide et particulièrement doux en retour de correction.

B- Connexion en série sur signal SERIAL-IN / sortie en PWM ligne servos
Utilisation recommandée pour un petit avion avec 7 sorties servo de moyennes consommations
Raccorder par un seul Rsat 2 ou un REX3 en liaison Serie PPM sur l’entrée B du CORTEX
La télémétrie JETI est a prendre sur le Récepteur (Rsat).
Si vous utilisez un récepteur de la gamme REX, vous devez programmer une voie de sorte E1 en mode Sortie PPM positif pour raccorder sur l’entrée B du CORTEX.
Faire l’association suivant la procédure CORTEX pour définir les axes qui sont pilotés.
A ce niveau, les 6 sorties pilotés sont utilisable à partir du CORTEX, et sont aussi en doublon sur le récepteur, mais sans stabilisation. Vous pouvez donc changer l’affectation de ces 6 voies pour utiliser d’autre sorties servos, (Même Au-delà des 16 voies pour qui utilise une radio 24 voies.)
Si vous utilisez un récepteur REX à la place d’un Rsat, il vous est possible de bénéficier de la double réception sur le récepteur et sur le Gyro avec le mode trans-double ou le mode sauvegarde 900 Mhz.
(Quand Jeti auras réglés quelques détail de bascule sur la sauvegarde sur les sorties en mode PPM qui ne fonctionne pas actuellement)

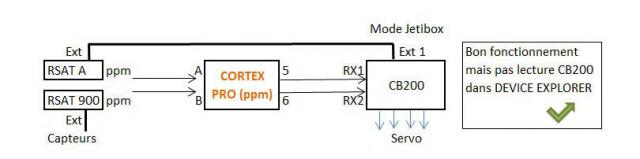

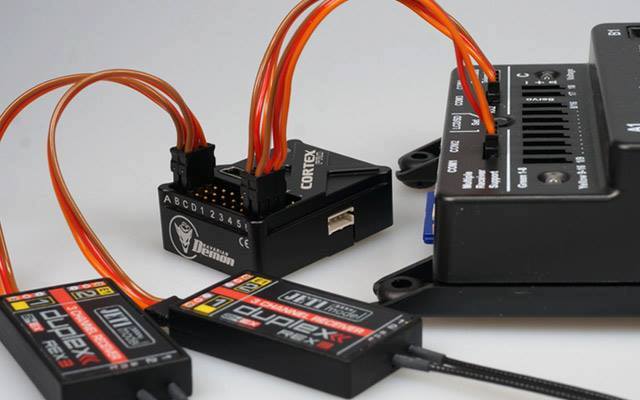

C- Connexion en série SERIAL-IN / SERIAL –OUT
Solution en liaison tout sériel testé sur une CB200 et CB 400 avec émetteur DC24 JETI.
Pour un usage en 16 voies sur la CB 200 cela se passe assez bien.
Le cortex ne travail seulement en mode PWM, dans ce mode JETI ne délivre seulement 16 voies, il est donc impossible d’utiliser les 24 voies de la CB400
Comment faire:
Créer votre model en affectation des voies et sans raccordement avec le Stabilisateur.
Placer les voies à stabiliser sur les 7 premières voies du récepteur ce seras plus simple.
La liaison se fera avec deux Rsat 2 en mode PPM raccordé sur les entrées RX1et RX2 de la CB200.
Il ne peut y avoir d’installé seulement un Rsat 2 et un Rsat 900 Mhz en sauvegarde d’utilisé.
Changer le mode de transmission d’un RSAT en mode EXT, et déplacez votre liaison sur la prise EXT du rsat
Vous avez donc accès au réglage complet de la CB200.
Changez le mode sur la sortie REGLAGE EXPANDER EXT 1 de la CB 200 et le passer en mode JETIBOX
Puis changer l’affectation de la sortie 15 en mode EXT
C’est tout ce qu’il faut faire pour la CB200
Modifiez maintenant les deux Rsat 2 en mode PPM puis les raccordé sur les entrées RX1et RX2 de la CB200.
Dans ce mode, vous perdez totalement la main sur le réglage de la CB200 par le Device explorer.
Votre télémétrie ne fonctionne plus, pour la rendre active, il faut :
Passez un câble de liaison entre la sortie EXT15 de la CB 200 et une entrée EXT d’un Rsat2 ou du d’un récepteur en service. La télémétrie vas revenir, mais l’usage du module Devise explorer n’est plus possible, il faut travailler avec l’émulation Jetibox pour faire de nouveaux réglages si besoin, comme les FS.
Ici, les servos sont bien alimentés sur la CB 200, si vous utilisez aussi plus de 4 servos sur votre récepteur en plus de la CB 200, je conseille d’alimenter le récepteur en puissance par sa prise dédié.
C'est lourd à installé, mais cela fonctionne.



Pour utiliser une CB 400.
Ici c’est moins glorieux, car vote CB400 qui pilote 24 voies est rétrogradé à une Box de 16 voies, et ne peut pas faire mieux, la raison est que le Gyro CORTEX travaille en PPM, et qu’une liaison PPM ne draine que 16 voies, pas d’autre solution actuellement tant que le Cortex n’accepte pas la liaison UDI ou EXbus

Conclusion :
Dans le cas de figure 2 et 3 , il semble possible avec une radio Jeti de pouvoir conserver des mixages comme Ailerons vers volets, ce réglage est a faire avant calibration du Gyro si non les sorties mixés ne serons pas pilotés.

Pour un usage avec un récepteur en liaison redondante, le problème important que doit régler JETI c’est sur la sortie PPM, si le module primaire est désactivé, il y a perte de liaison sur la RF primaire, le secondaire s’il est présent prend le relai, qu’il soit en 2,4 ou en 900 mhz, mais le récepteur cesse de délivrer une sortie PPM vers le Gyro, donc toutes les voies du Gyro sont mortes.
Ce problème n’est pas présent avec une sortie UDI utilisé avec un Gyro WINGSTABY MPX .

La solution N° 1 est traditionnelle, simple et fiable et peut être sécurisée.
La solution N° 2 fonctionne mais actuellement sans aucune redondance sécuritaire.
De plus Il est à noter que toute la consommation des 6 servos cablé sur le CORTEX passent par l’alimentation qui est un connecteur JR pouvant supporté 3 amp maxi., tout en transitant par une chaine REX non étudié pour délivrer de la puissance. Solution à réserver à des petits modèles peu gourmands en consommation d’énergie.
La solution N°3 est fiable, un peu compliquée à installer avec perte du menu Device explorer à l’ émetteur et beaucoup de liaison filaire pour relier tous les organes.
Le produit est nouveau et vas certainement évoluer.

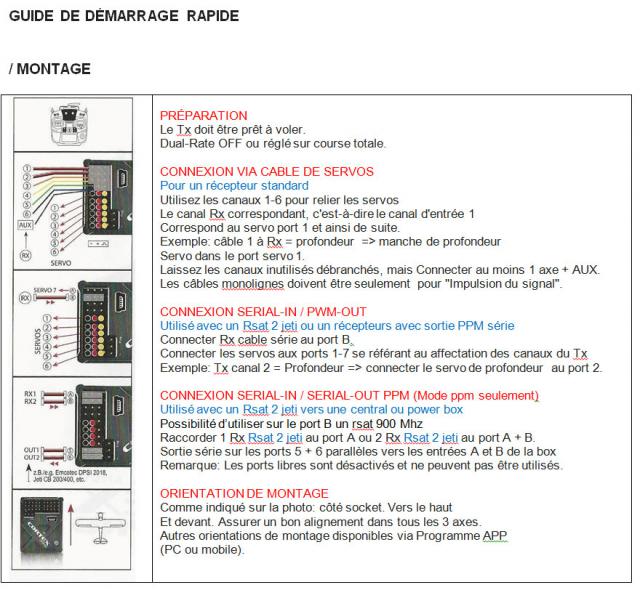

Manuel de démarrage rapide Français:
http://www.sendspace.com/file/yqirhq

Les écrans de réglages PC sont les suivants:

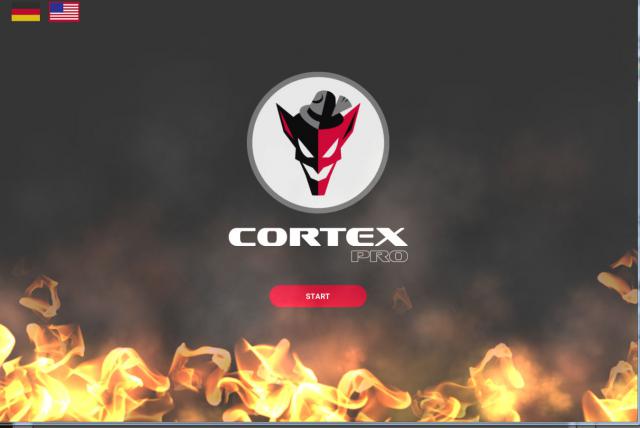

Ecran d'accueil

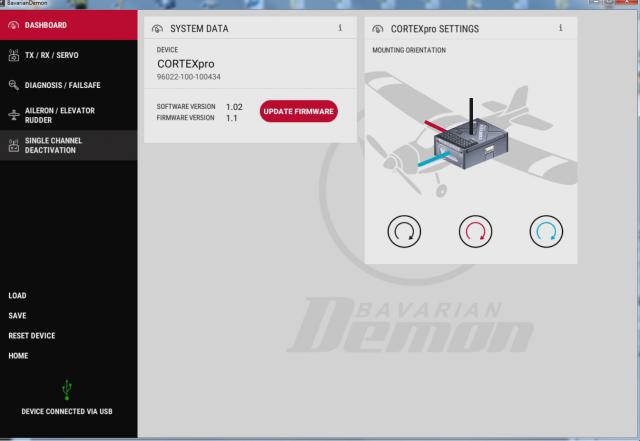

Définition du positionnement du Gyro et mise à jour.

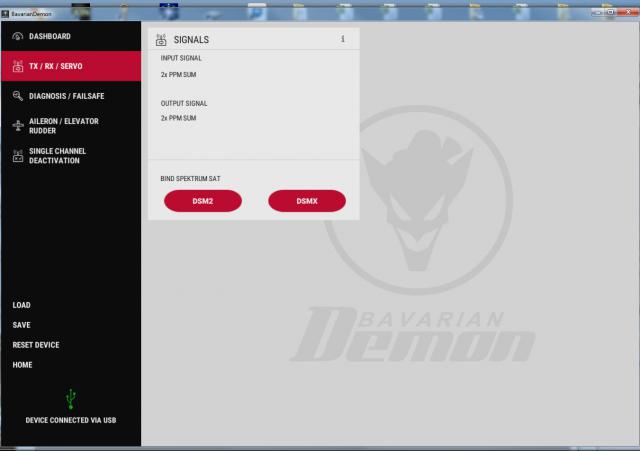

Information sur le type de liaison au récepteur. (Multimarque)


Teste des sorties des voies de la radio vers le Gyro.

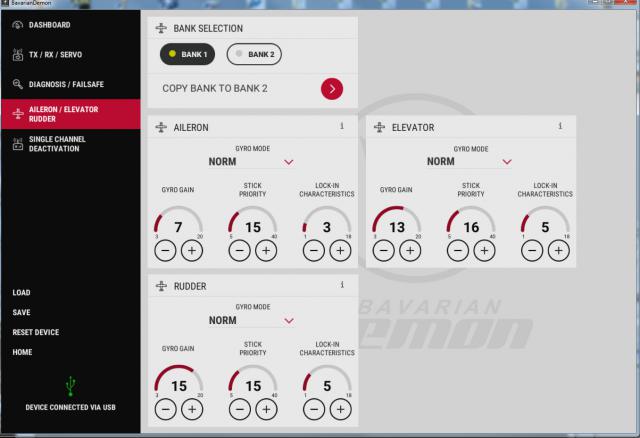

Définition des valeurs de réglage suivant les 3 axes et sur les deux mode de stabilisation Bank 1 et Bank2 avec les valeurs Lock-in pour le verrouillage de cap.

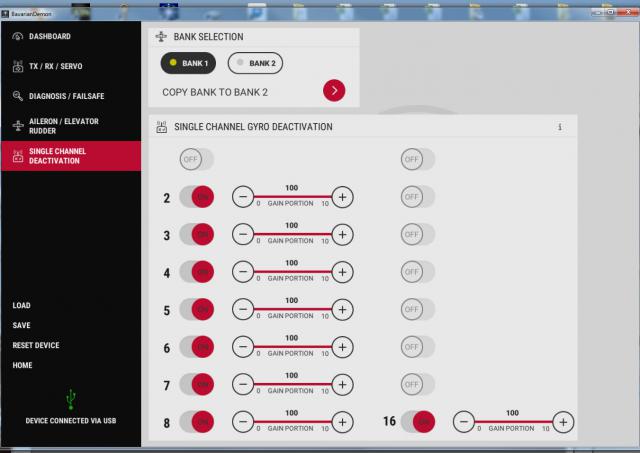

Désactivation des axes contrôlés suivant les deux modes de vol utilisés.

Pour les réglages dans l'émetteur, ce seras dans un document séparé.
_________________
André
http://www.lamb-air.com/


Revenir en haut
Visiter le site web du posteur
Auteur Message
jcsotto


Hors ligne

Inscrit le: 10 Fév 2015
Messages: 301
Localisation: Genève

MessagePosté le: Ven 24 Mar - 09:47 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Pour compléter la présentation d'André

Info ce matin de Bavarian, le Cortex Pro sera bientôt compatible plus complètement avec Jeti, c.a.d qu'on pourra non seulement le configurer depuis l'émetteur mais surtout plus besoin de bidouiller pour qu'il passe bien toute la télémétrie Jeti branché sur la CB200.


Le branchement sera tout en Ex Bus avec le gyro entre les récepteurs Rsat et la Box et supportera 24 voies. La solution idéale en attendant les recepteurs Assists que Jeti nous promet depuis bien longtemps...


Cf leur message ci-dessous


We are very close, it’s probably another 1-2 weeks. Only final testing, plus Jeti needs to create the update file for the Tx. That’s it. Should be not long any more.
And believe me: I am looking forward to this more than anyone else J

Thanks for your appreciation and sorry for all the wait,

_________________
GAM Genève - CAB Amberieu
Jet: Swift - Funjet - Rafale
Planeurs: Ventus - Stemme - Musger
Réacteurs: Jetmunt, Kolibri
Radio: Jeti DS-16 - Futaba


Revenir en haut
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 494
Localisation: TEILLE

MessagePosté le: Ven 24 Mar - 11:58 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Jean Claude
Une merveilleuse nouvelle.
Car cela est un excellent produit.
Merci beaucoup.
_________________
André
http://www.lamb-air.com/


Revenir en haut
Visiter le site web du posteur
Auteur Message
Claude


Hors ligne

Inscrit le: 10 Fév 2015
Messages: 17
Localisation: Valais / Suisse

MessagePosté le: Mer 3 Mai - 23:16 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Bonjour,


La mise à jour est disponible. Il faut ajouter également le fichier bin '' Cortex Pro'' dans la Jeti.
Tout les réglages du Cortex peuvent se faire via device explorer et le retour de télémétrie fonctionne. 😊


Revenir en haut
Auteur Message
jcsotto


Hors ligne

Inscrit le: 10 Fév 2015
Messages: 301
Localisation: Genève

MessagePosté le: Jeu 1 Juin - 16:20 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Good news !
_________________
GAM Genève - CAB Amberieu
Jet: Swift - Funjet - Rafale
Planeurs: Ventus - Stemme - Musger
Réacteurs: Jetmunt, Kolibri
Radio: Jeti DS-16 - Futaba


Revenir en haut
Auteur Message
msupermimi


Hors ligne

Inscrit le: 19 Avr 2015
Messages: 24
Localisation: Valenciennes

MessagePosté le: Ven 23 Juin - 19:47 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Bonjour


Depuis la dernière mise à jour du cortex pro qui permet d'utiliser le protocol ex-bus de jeti est-il possible de l'utiliser avec une configuration comme celle-ci.


récepteur rx10 avec rsat2 en mode transdouble  et servo branchés sur une box Emcotec 2001 classique.




J'ai bien compris que c'est possible avec des cb 200  etc  mais quelle serait la meilleur option sans ce genre de box(emcotec 2001).




merci pour vos bons conseils


Michel


Revenir en haut
Auteur Message
msupermimi


Hors ligne

Inscrit le: 19 Avr 2015
Messages: 24
Localisation: Valenciennes

MessagePosté le: Dim 25 Juin - 19:37 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

msupermimi a écrit:
Bonjour






merci pour vos bons conseils


Michel







Bonsoir


Soit ma question n'a aucun sens
soit elle n'interesse personne
soit tout le monde est en vacances Laughing


en attendant mon cortex pro reste dans sa boite .




++Michel


Dernière édition par msupermimi le Mer 28 Juin - 07:30 (2017); édité 1 fois
Revenir en haut
Auteur Message
msupermimi


Hors ligne

Inscrit le: 19 Avr 2015
Messages: 24
Localisation: Valenciennes

MessagePosté le: Lun 26 Juin - 18:34 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

merci pour toutes vos suggestions.


bonne soirée
Michel



Revenir en haut
Auteur Message
msupermimi


Hors ligne

Inscrit le: 19 Avr 2015
Messages: 24
Localisation: Valenciennes

MessagePosté le: Lun 10 Juil - 15:49 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

msupermimi a écrit:
Crying or Very sad







Dernière édition par msupermimi le Ven 14 Juil - 04:29 (2017); édité 4 fois
Revenir en haut
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 494
Localisation: TEILLE

MessagePosté le: Jeu 13 Juil - 22:50 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

[/quote]

Bonsoir


Soit ma question n'a aucun sens
soit elle n'interesse personne
soit tout le monde est en vacances Laughing


en attendant mon cortex pro reste dans sa boite .

++Michel[/quote]

Soit personne en a un d'installé avec une powerbox donc personne ne peut te répondre.
Pour mon cas, il est dans sa boite également et je n'ai pas de powerbox.

Comme tu as le matériel sous la main, le mieux est que tu teste toi même et que tu nous donne ton point de vu et le mode opératoire.
André
_________________
André
http://www.lamb-air.com/


Revenir en haut
Visiter le site web du posteur
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 494
Localisation: TEILLE

MessagePosté le: Jeu 3 Aoû - 22:15 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Intégration totale du Cortex pro avec les radio JETI
Pour cela il faut installer la mises a jour émetteur en version 4.23
Y compris pour la série 14 - 16 -et 24.
Plus qu'a tester.
_________________
André
http://www.lamb-air.com/


Revenir en haut
Visiter le site web du posteur
Auteur Message
msupermimi


Hors ligne

Inscrit le: 19 Avr 2015
Messages: 24
Localisation: Valenciennes

MessagePosté le: Ven 4 Aoû - 10:27 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Andre44 a écrit:
Intégration totale du Cortex pro avec les radio JETI
Pour cela il faut installer la mises a jour émetteur en version 4.23
Y compris pour la série 14 - 16 -et 24.
Plus qu'a tester.



Dans mon cas j'utilise un rex10 et à priori il faut une cb200  pour pouvoir profiter de l'intégration du cortex pro.


Revenir en haut
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 494
Localisation: TEILLE

MessagePosté le: Ven 4 Aoû - 12:44 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

C'est bien possible et cela me parait logique car l'on travail en série.
Les Gyro, c'est une vrai prise de tête quand l'on charge un peu les installations
A ce demander si réel intéret de faire des montages hybrides multimarques, ou plus tot privilégier les box avec assistance intégrées
_________________
André
http://www.lamb-air.com/


Revenir en haut
Visiter le site web du posteur
Auteur Message
msupermimi


Hors ligne

Inscrit le: 19 Avr 2015
Messages: 24
Localisation: Valenciennes

MessagePosté le: Sam 5 Aoû - 09:15 (2017)    Sujet du message: Installation et teste Gyro CORTEX PRO Répondre en citant

Andre44 a écrit:
C'est bien possible et cela me parait logique car l'on travail en série.
Les Gyro, c'est une vrai prise de tête quand l'on charge un peu les installations
A ce demander si réel intéret de faire des montages hybrides multimarques, ou plus tot privilégier les box avec assistance intégrées





Si cela peut aider, voilà ce que j'ai réussi à faire avec un cortex pro et un rex10

sortie E1  du récepteur rex10 vers prise B du cortex pro  (en UDI 12ch)

sortie E2  du récepteur rex 10 vers rsat 900 (sortie E1 en ppm positive )



l'avantage par rapport à une config via cable de servos, c'est que les infos du récepteur vers le cortex pro ne passent que dans un seul fil .
en revanche je n'arrive pas à utiliser l'intégration cortex pro dans la dc24 .c'est à dire voir les menus de réglage du gyro  dans la radio. (si quelqu'un à une idée...)


Revenir en haut
