Jerome Bilke


Hors ligne

Inscrit le: 09 Fév 2015
Messages: 377
Localisation: Macon

MessagePosté le: Mer 12 Aoû - 17:08 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

PublicitéSupprimer les publicités ?
Bonjour à tous.
Après le tutoriel (http://jeti.leforum.eu/t214-TUTO-g-rer-la-baisse-de-puissance-en-vol.htm) sur le réglage d'un moteur électrique pour avoir une puissance constante tout au long du vol, le fait de m'être remis au F3A continue à me donner des idées. Voici la suivante :
Un beau pupitre pour DS16.
Vous allez me dire qu'une DC16 aurait été plus adapté à cet usage. Vous avez raison, mais je souhaite garder la possibilité de piloter pouce dessus notamment en planeur et en Montgolfières.

Ce pupitre a été conçu en commun avec mon ami Ludo qui, lui aussi, a 15 idées par seconde.

Le principe à été le suivant :
* aucun outil pour le monter
* aucun outil pour mettre ou enlever la radio
* découpe cnc ou laser
* conserver le design de la radio
* rayon au niveau du ventre correspondant à la corpulence d'un français moyen plutôt que celle d'un bavarois
* être ergonomique (bien équilibré, position des manches tombants naturellement au niveau des mains, accessibilité aux boutons et potentiomètres,...)

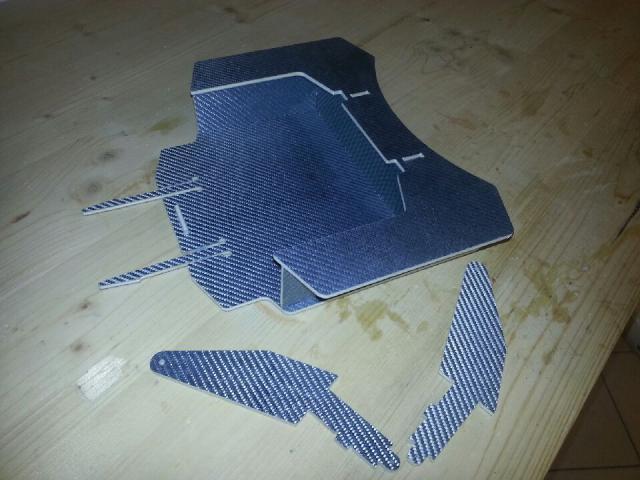

Et voilà ce que ça donne. Il faut encore que je patiente jusqu'à demain pour le voir en vrai



_________________
Jérôme B
Vice Champion de France F3A 2006
Champion de France F7A 2013-2010-2006-2005
4eme championnat de France F3J 2016-2017


Revenir en haut
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 573
Localisation: TEILLE

MessagePosté le: Mer 12 Aoû - 21:01 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

Bonjour Jérôme

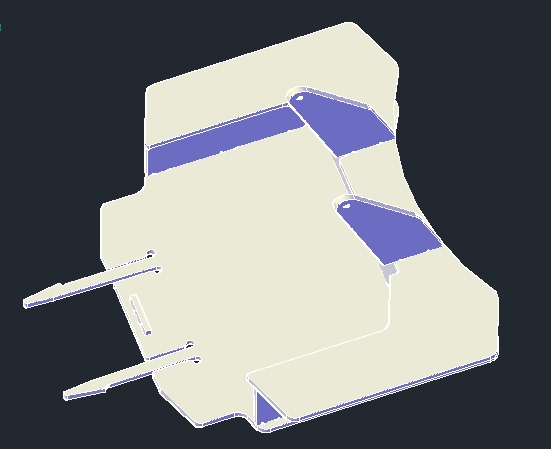

Je joint un fichier DXF ou tu auras tout les plans de découpe CN pour la DC 16 et la DS16
C'est simple , et cela rentre dans la valise sans démontage.
Un autre avantage, cela recule de 10 mm les suspentes du boîtier et cela facilite l' accès de la main pour la programmation. Razz

Le fichier DXF.

http://www.sendspace.com/file/1i3v11



Sur la photo , le revêtement est en IMPAX gris granité mais un carbone feras tout aussi bien l'affaire.




http://[url=http://jeti.leforum.eu/image/110/7/c/4/pupitre-4c5970a.jpg.htm%%E2%80%A6

et en détail :


http://[url=http://jeti.leforum.eu/image/110/2/f/1/pupitre-fixe-3--4c596db.jpg.htm%5


Bonne découpe.
_________________
André
http://www.lamb-air.com/


Dernière édition par Andre44 le Mar 18 Aoû - 19:50 (2015); édité 7 fois
Revenir en haut
Visiter le site web du posteur
Auteur Message
Jerome Bilke


Hors ligne

Inscrit le: 09 Fév 2015
Messages: 377
Localisation: Macon

MessagePosté le: Mer 12 Aoû - 21:18 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

Super ton pupitre.
Je donnerai mon dxf également mais j'attendrai que les bugs de jeunesse soient passés ;-)
@+
_________________
Jérôme B
Vice Champion de France F3A 2006
Champion de France F7A 2013-2010-2006-2005
4eme championnat de France F3J 2016-2017


Revenir en haut
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 573
Localisation: TEILLE

MessagePosté le: Mer 12 Aoû - 21:58 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

Avec une petite gravure du nom du pilote a la place de JETI
Et le client est heureux.



Pupitre visible ici par exemple sur la radio de Paul
http://lesgpr.free.fr/sitevol/voler-france/alpes-nord/roselend/roselend.htm

Plan en PDF:
https://dl.dropboxusercontent.com/u/39448274/LAMBAIR/JETI/pupitre-plans%20PDF.zip
_________________
André
http://www.lamb-air.com/


Dernière édition par Andre44 le Mar 18 Aoû - 19:52 (2015); édité 1 fois
Revenir en haut
Visiter le site web du posteur
Auteur Message
Jerome Bilke


Hors ligne

Inscrit le: 09 Fév 2015
Messages: 377
Localisation: Macon

MessagePosté le: Jeu 13 Aoû - 10:11 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

Salut André
J'aime bien l'idée du chanfrein de 3mm à 45°.
Dis moi André ? T'aurais pas pris les cottes sur le ventre d'un Bavarois par hasard ?? Razz Razz
_________________
Jérôme B
Vice Champion de France F3A 2006
Champion de France F7A 2013-2010-2006-2005
4eme championnat de France F3J 2016-2017


Revenir en haut
Auteur Message
Andre44


Hors ligne

Inscrit le: 08 Fév 2015
Messages: 573
Localisation: TEILLE

MessagePosté le: Jeu 13 Aoû - 11:49 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

Chanfrein coté inférieur de la plaque pour suivre le chanfrein du bloc alu.
_________________
André
http://www.lamb-air.com/


Revenir en haut
Visiter le site web du posteur
Auteur Message
Jerome Bilke


Hors ligne

Inscrit le: 09 Fév 2015
Messages: 377
Localisation: Macon

MessagePosté le: Sam 15 Aoû - 21:48 (2015)    Sujet du message: Pupitre pour DS16 Répondre en citant

voilà, j'ai essayé mon nouveau pupitre.
Déjà, il est super beau, merci Ludo !



parmi les trucs supers:
1- parfait équilibre



2- la forme épouse bien celle de mon ventre et c'est bien confortable



3- les manches tombent exactement sous les mains, le bras est bien vertical.
Là aussi, c'est très confortable



parmi les trucs à améliorer :
les crochets qui maintiennent la radio en place au niveau de la poignée ne servent pas à grand chose, il serait possible de les enlever. Je vais tenter de trouver autre chose.
voici le lien pour le dxf de cette version 1 et des versions futures
https://www.dropbox.com/s/wp8yxt1wj662j87/pupitre DS16.dxf?dl=0
_________________
Jérôme B
Vice Champion de France F3A 2006
Champion de France F7A 2013-2010-2006-2005
4eme championnat de France F3J 2016-2017


Revenir en haut
Auteur Message
Gelam


Hors ligne

Inscrit le: 13 Fév 2016
Messages: 10

MessagePosté le: Mar 17 Avr - 10:41 (2018)    Sujet du message: Pupitre pour DS16 Répondre en citant

Bonjour, tous les liens sont morts, qqun pourrait-il me passer un DXF pour un pupitre/repose mains de DC 16 svp.
